Lignes et lignes de rupture
Les lignes passent telles qu’elles étaient prévues — les courbes comprises. C’est là qu’une conversion échoue le plus souvent, et vous ne le voyez qu’au moment où la machine y creuse.
- Les courbes restent des courbes : plus de pics là où il y avait un arrondi
- Calques et couleurs sont conservés, vous voyez ce qui est quoi
- Les lignes de rupture sont posées sur le modèle de terrain, pas au travers
- Les lignes d’un DXF séparé sont retrouvées automatiquement
Un projet est rarement une seule surface. Les bords de regard, les bordures, les talus et les axes sont dans les lignes, et ce sont justement elles qui souffrent le plus d’une conversion : des courbes qui partent du mauvais côté, des lignes restées à l’altitude zéro, des calques qui perdent leur couleur.
Nous traitons ces lignes comme l’essentiel et non comme un accessoire. Les courbes sont recalculées dans le bon sens, chaque ligne est posée sur la surface à laquelle elle appartient, et si les lignes sont dans un fichier séparé, le programme retrouve lui-même le bon.

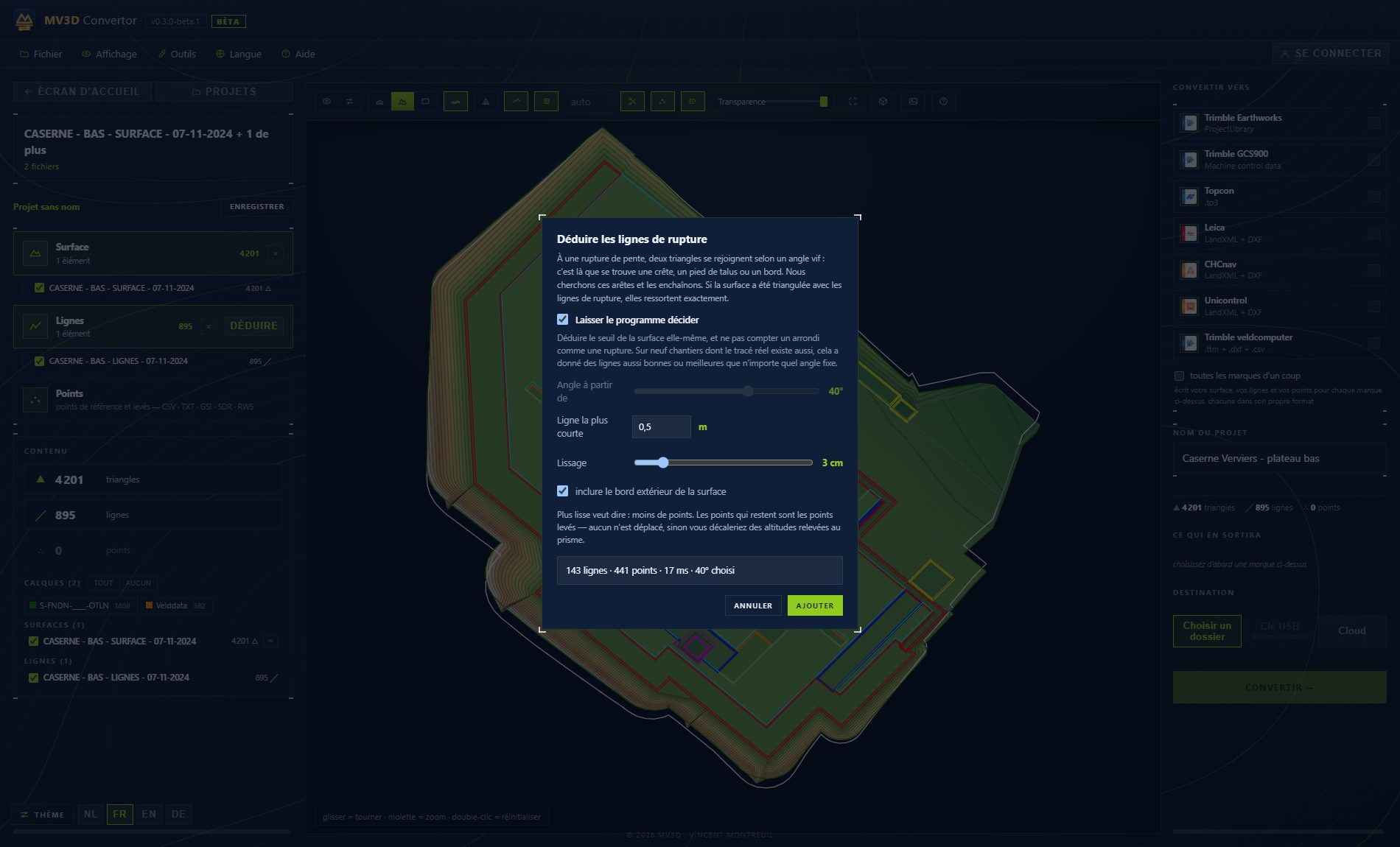

Des écrans du programme lui-même — pas une représentation redessinée.
Lit (import)
Écrit (export)
Pourquoi les courbes ratent
Un DXF décrit une courbe comme une ligne avec un bombement. Si le convertisseur choisit le mauvais sens de rotation, la courbe part de l’autre côté — et dans une liste de coordonnées, cela paraît parfaitement normal.
Posées sur le terrain
Les lignes d’un dessin sont souvent à l’altitude zéro. Nous posons chaque ligne sur la surface à laquelle elle appartient, avec assez de points intermédiaires pour suivre le terrain au lieu de le traverser en corde droite.
Le bon DXF
Si les lignes sont dans un fichier séparé à côté du projet, le programme le retrouve : il compare l’emprise avec la surface et tient compte du nom et de la date, pour prendre la bonne version et non la plus ancienne.
Voit aux couleurs quelle ligne est la bordure et laquelle le talus
Transmet ses lignes levées sans les redessiner
Creuse la fouille avec les bords, plutôt qu’au jugé
